N5182B MXG X 系列射頻矢量信號發生器
主要特性和功能

出色的硬件性能可以提升您的設計性能，包括優異的相位噪聲和雜散特征
利用優異的 ACPR 和輸出功率，驅動功率放大器并表征非線性特性
經工廠均衡的 160 MHz 射頻帶寬可以更好地測試寬帶器件
利用 Signal Studio 軟件縮短生成信號所需的時間，包括 LTE、WLAN 和 GNSS
3 年校準周期和全面的自我維護解決方案確保降低您的擁有成本

Frequency Range
N5182B-503	9 kHz 至 3 GHz 頻率范圍 9 kHz 至 3 GHz ??只在購買時提供
N5182B-506	9 kHz 至 6 GHz 頻率范圍 9 kHz 至 6 GHz ??只在購買時提供

Connector Configuration

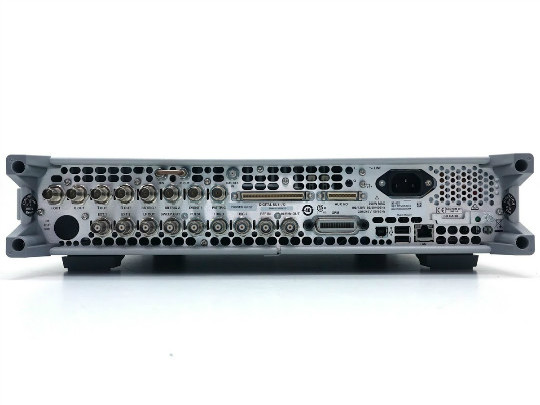

N5182B-1EM	將所有連接器移至后面板所有后面板連接器便于在機架環境中使用只在購買時提供

General Performance Features
N5182B-UNZ	快速切換提供在不同頻率、幅度和波形之間的更快速切換 ??適用于制造環節，尤其是對生產測試吞吐量要求苛刻的測試 ??可作為售后升級選件
N5182B-UNX	低相位噪聲與標準相位噪聲性能相比改善了 10 dB ??低近載波相位噪聲 ??只在購買時提供
N5182B-UNY	增強的超低相位噪聲性能相位噪聲性能改善高達 10 dB ??低近載波相位噪聲 ??只在購買時提供
N5182B-1EA	大輸出功率輸出功率可較標準性能高出 10 dB 可靠、快速開關切換的電子衰減器可作為售后升級選件
N5182B-1EQ	小功率，< -110 dBm 已校準的功率電平從 -110 dBm 降至 -127 dBm ??低可設置功率電平從 -110 dBm 降至 -144 dBm ??可作為售后升級選件
N5182B-1ER	靈活的參考輸入（1 - 50 MHz）具有 1 ～ 50 MHz 頻率范圍的參考輸入可作為售后升級選件
N5182B-302	Avionics License Provides the performance needed for testing VOR and ILS (localizer, glide slope, and marker beacon) receivers VOR bearing accuracy ± 0.1 degrees ILS localizer DDM accuracy ± 0.0004 ± 5% of DDM ILS glide slope DDM accuracy ± 0.0008 ± 5% of DDM Serial numbers prior to MY/SG/US5620xxxx require return to Keysight Service Center Available as a post-purchase upgrade
N5182B-099	期限延長的許可證密匙升級能力支持未來通過選件 1EA 大輸出功率、1EQ 小額定功率、UNV 大輸出功率和 UNZ 快速開關切換的許可證密匙進行升級可作為售后升級選件

Vector System Features
N5182B-UNV	增強的動態范圍將數模轉換器的分辨率從 12 位增加到 16 位 W-CDMA ACLR 動態范圍擴大 3 ～ 4 dB 輸出功率提高 +5 dBm（使用選件 1EA）可作為售后升級選件
N5182B-660	升級基帶信號發生器，增加實時能力蜂窩通信：LTE-FDD、LTE-TDD、HSPA+/W-CDMA、GSM/EDGE、cdma2000® 導航：GPS、GLONASS、伽利略、北斗視頻：DVB-T/T2/H/S/S2/C/J.83 Annex A/C、ISDB-T 可作為售后升級選件
N5182B-657	基帶信號發生器的射頻帶寬從 80 MHz 升級至 160 MHz 兩個 16 位硬件過采樣 DAC，在 800 MHz 頻率上運行，采樣 I 和 Q 符號高達 16 位動態范圍任意波形生成和排序可作為售后升級選件
N5182B-656	ARB 基帶信號發生器（80 MHz 射頻帶寬，32 Msa）兩個 16 位硬件過采樣 DAC，在 800 MHz 頻率上運行，采樣 I 和 Q 符號高達 16 位動態范圍任意波形生成和排序可作為售后升級選件
N5182B-1EL	差分 I/Q 輸出通過向標準單端 I/Q 輸出添加免費的 I/Q 信號來添加差分 I/Q 輸出通過大程度地降低單端輸出的共模噪聲來大限度地?cái)U(kuò)大動態范圍可作為售后升級選件
N5182B-023	Upgrade baseband generator memory from 32 Msa to 1 Gsa
N5182B-022	Upgrade baseband generator memory from 32 Msa to 512 Msa
N5182B-UN7	內置比特誤碼率分析儀，固定許可證 PRBS 數據碼型 PN9/11/15/20/23 通過選擇數據信號邏輯閥值和數據、時鐘及選通極性，連接至被測器件顯示帶有合格/不合格指示器的實時比特誤碼率分析指標 可作為售后升級選件

Analog Modulation
N5182B-303	多功能函數發生器函數生成雙函數生成掃描函數生成噪聲生成可作為售后升級選件
N5182B-320	脈沖序列發生器、固定許可證生成多包含 2047 個獨立脈沖的脈沖序列單獨變化的脈寬和間隔通過單一事件觸發器來觸發脈沖序列從前面板上的 GUI 或 PC 電子表格定義脈沖序列導入脈沖序列碼型完整的 SCPI 命令集可作為售后升級選件
N5182B-UNT	調幅、調頻、相位調制調幅特性：對數模式大 40 dB；線性模式為 100% 大深度 ??調頻特性：直流至 7 MHz 調制率；16 MHz 大偏差 ??同時支持多個調制源 ??可作為售后升級選件
N5182B-UNW	窄脈沖調制可變的脈沖寬度（20 ns 小值） ??可變的重復頻率（高達 5 MHz） ??10 ns 上升和下降時間 ??80 dB 通/斷比 ??可作為售后升級選件

Vector Firmware Applications
N5182B-004	數字輸入端口可與 N5102A 連接使 ESG 數字輸入端口可與 N5102A 相連將數字基帶信號上變頻為完全校準的模擬 I/Q、中頻或射頻信號可作為售后升級選件
N5182B-003	數字輸出端口可與 N5102A 連接能夠與 N5102A 數字信號接口模塊連接，提供數字輸出可作為售后升級選件
N5182B-432	相位噪聲減損設置基準相位噪聲區域的起始/終止（小 0 Hz/大 77 MHz）頻偏設置加性基準相位噪聲的電平實時相位噪聲添加與波形回放無關 該選件可以作為產品升級添加
N5182B-431	定制設計調制符碼率為 50 sps ～ 75 Msps（ARB 模式）符碼率為 1000 sps ～ 75 Msps（實時模式）多達 100 個載波的多載波調制類型為 PSK、QAM、FSK、MSK 和 ASK
N5182B-430	多音頻和雙音頻 2 至 512 音頻 100 Hz ～ 120 MHz 頻率間隔固定或隨機音頻相位該選件可以作為產品升級添加
N5182B-403	經過校準的 AWGN 為通過任意波形發生器或?qū)崟r(shí)基帶信號發生器播放的信號添加 AWGN 生成獨立 AWGN 并作為通用噪聲源使用通過前面板將 AGWN 電平設為 C/N 比通過 Signal Studio 軟件設置 Eb/No、Ec/No 或 C/N 該選件可以作為產品升級添加

Additional Features
N5182B-006	儀器安全特性和可拆卸存儲卡 8 GB 可拆卸存儲器用于存儲發生器文件的可拆卸存儲器多級安全措施，包括禁用 USB 端口可作為售后升級選件
N5182B-009	Internal solid state memory
N5182B-012	用于相位相干的 LO 輸入/輸出對多達 16 個 MXG 射頻矢量信號發生器執行基帶信號回放同步 4 個機架單元的 Mx2 MIMO 解決方案可擴展為 4 個相位相干 MXG 射頻矢量信號發生器與用于 LTE、WiMAX™ 和 WLAN 的 Signal Studio 軟件配合使用可作為售后升級選件

Calibration Documentation
N5182B-UK6	Commercial calibration certificate with test data
N5182B-A6J	ANSI Z540-1-1994 校準 設備直接從工廠裝運并經過 ANSI Z540 校準 提供測量結果、不確定度數據和技術指標 確定合格/不合格狀態時不包含不確定度數據 只在購買時提供
N5182B-AMG	校準 + 不確定度 + 保護頻段（認證） ISO 17025 認證的工廠校準 提供測量結果、不確定度、技術指標和保護頻段數據 確定合格/不合格狀態時包含不確定度數據 只在購買時提供

Waveform 5-pack Licenses
N5182B-229	Waveform license 5-pack9
N5182B-228	Waveform license 5-pack8
N5182B-227	Waveform license 5-pack7
N5182B-226	Waveform license 5-pack6
N5182B-225	Waveform license 5-pack5
N5182B-224	Waveform license 5-pack4
N5182B-223	Waveform license 5-pack3
N5182B-222	Waveform license 5-pack2
N5182B-221	5 種波形一組的波形許可證選擇 5 種任意類型的 Signal Studio 波形，并為指定儀器提供使用這些波形的許可證每臺儀器多支持 545 種波形每種波形可試用 48 小時 可作為售后升級選件

Waveform 50-pack Licenses
N5182B-259	Waveform license 50-pack10
N5182B-258	Waveform license 50-pack9
N5182B-257	Waveform license 50-pack8
N5182B-256	Waveform license 50-pack7
N5182B-255	Waveform license 50-pack6
N5182B-254	Waveform license 50-pack5
N5182B-253	Waveform license 50-pack4
N5182B-252	Waveform license 50-pack3
N5182B-251	Waveform license 50-pack2
N5182B-250	50 種波形一組的波形許可證 50 種任意類型的 Signal Studio 波形，并為指定儀器使用這些波形提供許可證每臺儀器多支持 545 種波形每種波形可試用 48 小時 可作為售后升級選件


Accessories
1CN106A	Handle kit 88.1mm H (2U) - two front handles, Palette 2015
N5182B-AXT	Hard transit case
1CP104A	Rack mount flange and handle kit 88.1mm H (2U) - brackets, handles, hole plugs, Palette 2015
1CR112A	Rack Slide Kit, Mounting lengths 279.4-406.4mm, Palette 2015
1CM110A	Rack mount flange kit 88.1mm H (2U) - two flange brackets, four hole plugs, Palette 2015
1CM010A	Rackmount Flange Kit 88.1mm H (2U) - Two Flange Brackets, Four Hole Plugs Two flange brackets, four hole plugs 查看詳情
1CN006A	把手套件 88.1 毫米（高）（2U）－－兩個前把手兩個前把手查看詳情
1CP004A	Rackmount Flange and Handle Kit 88.1mm H (2U) - Brackets, Handles, Hole Plugs Brackets, handles, hole plugs 查看詳情
1CR012A	Rack Slide Kit, Mounting lengths 279.4-406.4mm

Documentation
N5182B-ABJ	Japan - Japanese printed users guide


Signal Creation Software
N6171A	MATLAB 軟件創建任意波形定制測量/數據分析例程、儀器應用程序/測試系統 自動化測量以及信號與報告生成可通過購買兼容儀器從是德科技直接獲得查看詳情
N7600B	Signal Studio for W-CDMA/HSPA+
N7601B	Signal Studio for cdma2000/1xEV-DO
N7602B	Signal Studio for GSM/EDGE/Evo
N7605B	Signal Studio for Real-Time Fading
N7606B	Signal Studio for Bluetooth
N7607B	Signal Studio for DFS Radar Profiles
N7608B	Signal Studio 定制調制軟件創建定制的 5G 波形創建定制的 OFDM 和 IQ 波形定制 OFDM 和 IQ 快速設置利用易于使用的參數化圖形用戶界面加速定制信號的生成過程查看詳情
N7609B	Signal Studio for Global Navigation Satellite Systems (GNSS)
N7610B	Signal Studio for Short Range Communications
N7611B	Signal Studio for Broadcast Radio
N7612B	Signal Studio for TD-SCDMA/HSPA
N7614B	Signal Studio 功率放大器測試軟件 N7614B 全面支持 CFR、ET 和 DPD 技術，可執行功率放大器測試 N7614B 提供多種測量結果顯示方式，包括 CCDF、AM-AM、AM-PM、ACPR 和動態 EVM 支持用戶定義 I/Q 波形、signal studio 波形和預加載免費波形可自動或手動對準包絡信號和射頻信號測試流程在 Signal Studio 中自動運行查看詳情
N7615B	Signal Studio for Mobile WiMAX
N7617B	適用于 WLAN 802.11a/b/g/j/p/n/ac/ah 的 Signal Studio 軟件 IEEE 802.11a/b/g/j/p/n、802.11ac 和 802.11ah 波形回放模式適用于 802.11n、802.11ac 和 802.11ah 的 MIMO 用于元器件測試的部分編碼信號和用于接收機測試的全編碼信號查看詳情
N7620B	Signal Studio for Pulse Building
N7621B	Signal Studio for Multitone Distortion
N7623B	Signal Studio for Digital Video
N7624B	Signal Studio for LTE / LTE-Advanced / LTE-Advanced Pro FDD 信號生成軟件 3GPP LTE（第 9 版）和 LTE-Advanced（第 10/11/12/13 版）波形回放與實時模式上行鏈路和下行鏈路配置（包含 MIMO）單載波和多載波（包含 MSR）查看詳情
N7625B	Signal Studio for LTE / LTE-Advanced TDD 信號生成軟件

頻率	9 kHz 至 6 GHz
性能水平	◆◆◆◆◇◇
1 GHz 時的輸出功率	-144 dBm 至 +26 dBm
1 GHz 時，20 kHz 頻偏處的相位噪聲	-146 dBc/Hz
頻率轉換	≤ 800 µs
1 GHz 時的諧波	<-35 dBc
IQ 內部/外部調制帶寬	160 MHz 至 200 MHz
1 GHz 時的非諧波	-96 dBc
掃描模式	列表步進
基帶發生器模式	波形回放和實時
軟件——通用	模擬 I/Q 輸入 I/Q 波形多音，NPR 噪聲（AWGN）相位噪聲減損脈沖脈沖串發生器 AM, FM, PM ASK FSK, MSK MATLAB PSK QAM
軟件——蜂窩/無線連通性	藍牙 1xEV-DO 802.11 WLAN 802.16 WiMAX EDGE Evolution GPRS/EGPRS GSM/EDGE HSPA, HSPA+ LTE NADC, PDC PHS, DECT TD-SCDMA TETRA, APCO W-CDMA cdma2000 cdmaOne
軟件——音頻/視頻廣播	調幅立體聲，RDS/RBDS ATSC, ATSC-M/H CMMB DAB, DAB+, DMB-Audio DOCSIS DS DTMB DVB-C/S/S2 DVB-T/H/T2 ISDB-T/TSB/TB/Tmm J.83 Annex A/B/C T-DMB
軟件——檢測/定位/跟蹤/導航	伽利略 GNSS 波形 GLONASS GPS
波形回放存儲器	1024 Msa
1 GHz 時的頻率調制大偏移	4 MHz
100 kHz 頻偏時的頻率調制率	直流至 7 MHz
普通模式下的相位調制大偏移	0.5 rad 至 8 rad
高帶寬模式下的相位調制大偏移	0.05 rad 至 0.8 rad
幅度調制大深度	100%
幅度調制率	0 至 50 kHz
可用應用	是
矢量	是
